Wpływ kształtu fali falistej na wydajność produktu jednościennej rury falistej

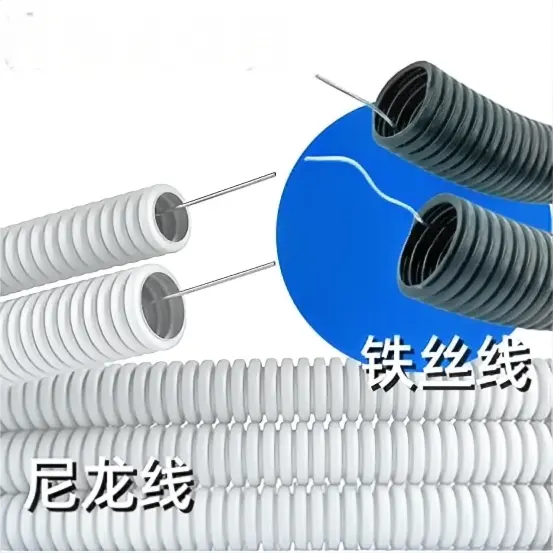

Rury karbowane jednościenne oferują szeroką wszechstronność zastosowań dzięki unikalnej konstrukcji i właściwościom materiału. Stanowią idealne rozwiązania dla systemów odwadniających w budynkach mieszkalnych i komercyjnych, skutecznie odprowadzając wodę deszczową i ścieki z optymalną przepustowością. W scenariuszach zarządzania kablami rury te pełnią funkcję solidnych przewodów ochronnych dla kabli elektrycznych i komunikacyjnych, łącząc trwałość z elastycznymi możliwościami instalacji. Lekka konstrukcja minimalizuje wysiłek związany z obsługą podczas instalacji, a wrodzona odporność na korozję zapewnia długoterminową stabilność działania w różnorodnych warunkach środowiskowych. Dodatkowo ich zastosowanie rozciąga się na rolnicze systemy nawadniające, gdzie ułatwiają precyzyjną dystrybucję wody do upraw, zwiększając efektywność nawadniania i wykorzystanie zasobów.

Kiedy używamyjednościenna maszyna do rur falistychAby wykonać rurę falistą, istnieją różne rodzaje kształtu grzbietu fali, które można wykonać zgodnie z wymaganiami. Kształt grzbietu fali służy jako podstawowy parametr strukturalny decydujący o sztywności pierścienia, elastyczności, odporności na uderzenia, rozkładzie naprężeń, dynamice płynów i wydajności instalacji jednościennych rur falistych.

1. Kształt szczytu fali głównego nurtu i wpływ na wydajność rdzenia

1. Fala trapezowa (najczęściej stosowana w inżynierii, stanowi około 76%)

· Cechy konstrukcji są następujące: grzbiet jest płaski, ściana boczna jest nachylona, ​​a rynna jest w większości zaokrąglona.

· Wpływ na wydajność

o Wysoka sztywność obwodowa: Duża powierzchnia podparcia płaszczyzny szczytu fali zapewnia dużą odporność na promieniowe siły ściskające, umożliwiając realizację klas o dużej sztywności (SN4 – SN16).

o Stężenie naprężeń: Koncentracja naprężeń jest łatwa do wystąpienia w ostrym narożniku szczytu fali, maksymalne zmierzone naprężenie może osiągnąć 2,3-krotność średniego naprężenia, a pękanie zmęczeniowe jest łatwe pod długotrwałym obciążeniem.

o Odporność na uderzenia jest ogólnie słaba: ostry narożnik słabo pochłania energię uderzenia, a udarność swobodnie podpartej belki jest zwykle niska.

o Oszczędność: wysoka wydajność konstrukcyjna, mniejsze zużycie materiału przy tej samej sztywności.

· Scenariusze zastosowania: Konwencjonalne projekty o wysokich wymaganiach dotyczących sztywności, takie jak kanalizacja komunalna, odprowadzanie ścieków i okablowanie komunikacyjne.

2. Łuk kołowy / fala sinusoidalna

· Cechami struktury są płynne przejście szczytu i doliny fali bez ostrych narożników.

· Wpływ na wydajność

o Rozkład naprężeń jest równomierny: brak punktów koncentracji naprężeń, doskonała odporność na zmęczenie i pękanie, długa żywotność.

o Dobra elastyczność: duża zdolność do odkształcania osiowego i obwodowego, dobra zdolność dostosowania się do nierównego osiadania fundamentu.

o Niska efektywność sztywności: przy tym samym zastosowaniu materiału sztywność pierścieniowa jest niższa niż w przypadku fali trapezowej, co wymaga dodatkowej grubości ścianki lub kompensacji wysokości fali, co zwiększa koszty.

o Powierzchnia styku szczytu fali jest niewielka, a lokalne ściskanie łatwo ulega wklęsłości.

· Scenariusze zastosowania: podłoże z miękkiego gruntu, budowa bezwykopowa, częste zaginanie tras kablowych i tymczasowe drenaż.

3. Fala w kształcie litery U

· Cechy budowy są następujące: herb jest łagodny, dolina ma kształt dużego łuku, a całość kształtem przypomina prostokąt z zaokrąglonymi narożnikami.

· Wpływ na wydajność

o Kompleksowa wydajność jest zrównoważona: ma sztywność fali trapezowej i elastyczność fali kołowej, a rozkład naprężeń jest bardziej równomierny.

o Doskonałe działanie płynu: gładka ściana wewnętrzna, niski opór płynu, silna zdolność samooczyszczania i odporność na gromadzenie się błota.

o Stabilny montaż: duża powierzchnia styku na zewnętrznej powierzchni zapobiega przesuwaniu się podczas montażu, ułatwiając bezpieczną konstrukcję.

· Zastosowane scenariusze: odwadnianie pól uprawnych, gromadzenie wody deszczowej i rurociągi miejskie o umiarkowanym obciążeniu.

4. Fala w kształcie litery V

· Cechy strukturalne: ostre grzbiety, wąskie rynny i małe boczne kąty ścian.

· Wpływ na wydajność

o Wysoka sztywność lokalna: szczyt fali ma silną zdolność przeciwprzebiciową i udarnościową, co jest odpowiednie do przenoszenia cząstek stałych.

o Wyjątkowo słaba elastyczność: trudna do zginania osiowego i podatna na pękanie w punkcie zgięcia.

o Koncentracja naprężeń jest poważna, a pęknięcie łatwo powstaje pod ostrym kątem szczytu i doliny fali, dlatego w celu skompensowania należy zwiększyć grubość ściany.

· Scenariusze zastosowania: transport pozostałości odpadów przemysłowych, odwadnianie kopalń i specjalne warunki pracy odporne na uderzenia.

5. Fala złożona/zakrzywiona (np. S-Rib)

· Cechami konstrukcji są mikrołuk na szczycie grzbietu fali i przejście krzywizny ściany bocznej, które łączą w sobie zalety fali trapezowej i okrągłej.

· Wpływ na wydajność

o Współpraca: przy zachowaniu wysokiej sztywności obwodowej (np. SN8) udarność belek swobodnie podpartych można zwiększyć o ponad 20%.

o Optymalizacja naprężeń: wyeliminowanie ostrych narożników znacznie zmniejsza koncentrację naprężeń i zwiększa długoterminową niezawodność.

o Koszt jest wyższy ze względu na złożoną formę i proces.

· Zastosowane scenariusze: projekty komunalne o wysokim standardzie, bezwykopowe przeciskanie rur i rurociągi podziemne na duże odległości.

II. Systematyczny wpływ kształtu fali na wydajność krytyczną

III. Podstawowe zasady wyboru modelu

1. Priorytet sztywności: duże obciążenie, głębokie zakopanie, duże przykrycie gleby → wybierz falę trapezową lub falę złożoną.

2. Elastyczny priorytet: miękka gleba, wrażliwe na osiadanie, bez wykopów → wybierz falę łukową lub falę w kształcie litery U.

3. Priorytet płynu: drenaż, odprowadzanie ścieków i zapobieganie zatykaniu → wybierz falę w kształcie litery U lub falę łukową.

4. Priorytet odporności na uderzenia: przenoszenie mieszaniny ciało stałe-ciecz, kopalnia, przemysł → wybierz falę V lub falę złożoną.

5. Priorytet kosztów: konwencjonalna miejska i gwintowana → preferowana jest fala trapezowa.

IV. Synergistyczne efekty szczytowych parametrów wspierających

Optymalną wydajność kształtu grzbietu fali można osiągnąć poprzez skoordynowane projektowanie wysokości fali, odstępu między falami i grubości ścianki.

· Wysokość fali: Im wyższa wysokość fali, tym większa sztywność pierścienia, ale elastyczność maleje, a materiał wzrasta.

· Odstępy fal: Jeżeli odstępy fal są zbyt małe, sztywność osiowa staje się zbyt duża, co jest niekorzystne dla adaptacji do osiadania; jeśli odstęp między falami jest zbyt duży, podparcie obwodowe staje się niewystarczające, co prowadzi do lokalnego wyboczenia.

· Grubość ściany: W przypadku fal o ostrych krawędziach (trapezowych lub w kształcie litery V) ściana powinna zostać odpowiednio pogrubiona na szczycie fali, aby złagodzić koncentrację naprężeń.
